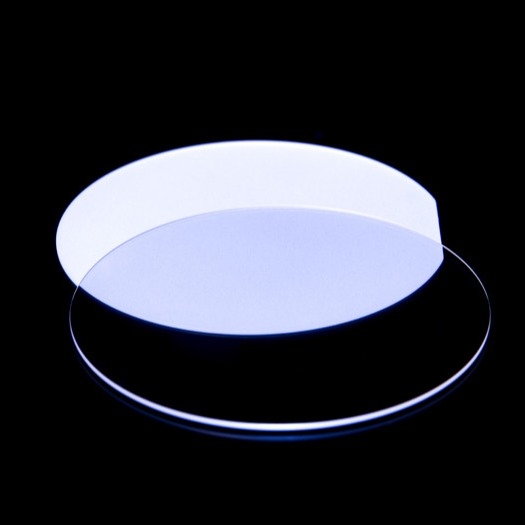

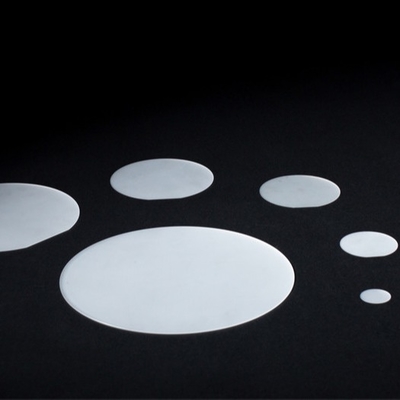

Высокая оптика сапфирового стекла стойкости
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | BonTek |
| Сертификация: | ISO:9001 |
| Номер модели: | Сапфир (Al2O3) |
Оплата и доставка Условия:
| Количество мин заказа: | 5 частей |
|---|---|
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | Кассета, опарник, пакет фильмов |
| Время доставки: | 1-4 недель |
| Условия оплаты: | T/T |
| Поставка способности: | 10000 частей/месяц |
|
Подробная информация |
|||
| Материал: | Вафля сапфира | Плотность: | 3,97 g/cm3 |
|---|---|---|---|
| Точка плавления: | 2040 градусов c | термальная проводимость: | 27,21 с (m x k) на 300 k |
| Тепловое расширение: | 5,6 x 10 -6 /K (параллельная C-ось) & 5,0 (перпендикулярных C-ось) x 10 -6 /K | Твердость: | Knoop 2000 kg/mm 2 с индентером 2000g |
| Специфическая теплоемкость: | 419 J/(kg x k) | Диэлектрическая константа: | 11,5 (параллельная C-ось) 9,4 (перпендикулярная C-ось) на 1MHz |
| Выделить: | сапфировое стекло 3,97 g/cm3,Сапфир Al2O3 Кристл |
||
Характер продукции
Высокая оптика сапфирового стекла стойкости для применений коротких и длинной длины волны
Сапфир использован для применений краткости и длинной длины волны (УЛЬТРАФИОЛЕТОВЫХ и инфракрасн) за рядом где обычная оптика выполняет адекватно. Высокие температуры и враждебные окружающие среды также требуют пользу оптики сапфира.
· Окна освещения - для освещения очень высокой яркости, окна сапфира выдерживают очень высокую жару пока обеспечивающ самую широкую спектральную передачу.
· Lightguides сапфира - штанги сапфира; использованный в высокотемпературной термометрии за рядом оптики кварца.
· Оптически компоненты: объективы, призмы и другая оптика лазера и ультракрасных изготовлены от высокого оптически качественного сапфира.
| ОПТИЧЕСКИ СВОЙСТВА САПФИРА Al2O3 | |
|
Дальность передачи |
0,17 до 5,5 микрона |
|
R.I. |
1,75449 (o) 1,74663 (e) на 1,06 микронах |
|
Потеря отражения |
на 1,06 микронах (2 поверхностях) для o-Рэй - 11,7%; для e-Рэй - 14,2% |
|
Индексируйте абсорбции |
см-1 0,3 x 10-3 на 2,4 микронах |
|
dN/dT |
13,7 x 10-6 на 5,4 микронах |
|
dn/dm = 0 |
1,5 микрона |
| ФИЗИЧЕСКИЕ СВОЙСТВА САПФИРА Al2O3 | |
|
Плотность |
3,97 g/cm3 |
|
Точка плавления |
2040 градусов c |
|
Термальная проводимость |
27,21 с (m x k) на 300 k |
|
Тепловое расширение |
5,6 x 10 -6 /K (параллельная C-ось) & 5,0 (перпендикулярных C-ось) x 10 -6 /K |
|
Твердость |
Knoop 2000 kg/mm 2 с индентером 2000g |
|
Специфическая теплоемкость |
419 J/(kg x k) |
|
Диэлектрическая константа |
11,5 (параллельная C-ось) 9,4 (перпендикулярная C-ось) на 1MHz |
|
Young модуль (e) |
335 GPa |
|
Модуль ножниц (g) |
148,1 GPa |
|
Модуль основной массы (k) |
240 GPa |
|
Эластичные коэффициенты |
C11=496C12=164C13=115 |
|
Явный предел упругости |
MPa 275 (40 000 psi) |
|
Коэффициент Poisson |
0,25 |
|
Ориентация |
R-самолет, C-самолет, -самолет, M-самолет или определенная ориентация |
|
Допуск ориентации |
± 0.3° |
|
Диаметр |
2 дюйма, 3 дюйма, 4 дюйма, 6 дюймов, 8 дюймов или другие |
|
Допуск диаметра |
0.1mm для 2 дюймов, 0.2mm для 3 дюймов, 0.3mm для 4 дюймов, 0.5mm для 6 дюймов |
|
Толщина |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm или другие; |
|
Допуск толщины |
25μm |
|
Основная плоская длина |
16.0±1.0mm для 2 дюймов, 22.0±1.0mm для 3 дюймов, 30.0±1.5mm для 4 дюймов, 47.5/50.0±2.0mm для 6 дюймов |
|
Основная плоская ориентация |
± 0.2° -самолета (1 1-2 0); C-самолет (0 0-0 1) ± 0.2°, запроектированная C-ось 45 +/- 2° |
|
TTV |
≤10µm для 2 дюймов, ≤15µm для 3 дюймов, ≤20µm для 4 дюймов, ≤25µm для 6 дюймов |
|
СМЫЧОК |
≤10µm для 2 дюймов, ≤15µm для 3 дюймов, ≤20µm для 4 дюймов, ≤25µm для 6 дюймов |
|
Лицевая поверхность |
Epi-отполированный (Ра< 0=""> |
|
Задняя поверхность |
Точная земля (Ra=0.6μm~1.4μm) или Epi-отполированный |
|
Упаковка |
Упакованный в окружающей среде чистой комнаты класса 100 |
Проверка принятия
1. Продукт хрупок. Мы адекватно паковали его и обозначили его хрупким. Мы поставляем через превосходные отечественные и международные срочные компании для обеспечения качества транспорта.
2. После получать товары, пожалуйста отрегулируйте с осторожностью и проверить ли наружная коробка в хорошем состоянии. Осторожно раскройте наружную коробку и проверите ли пакуя коробки в соответствии. Сфотографируйте прежде чем вы принимаете их вне.
3. Пожалуйста раскройте пакет вакуума в чистой комнате когда продукты быть приложенным.
4. Если продукты счесны поврежденный во время курьера, то пожалуйста сфотографируйте или запишите видео немедленно. Не примите поврежденные продукты из упаковывая коробки! Свяжитесь мы немедленно и мы разрешим проблему хорошо.
