Подгонянный Z-отрезок 36Y-Cut ориентации кольца вафли ниобата лития размера пьезоэлектрический
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | BonTek |
| Сертификация: | ISO:9001, ISO:14001 |
| Номер модели: | Ниобат лития (LiNbO3) |
Оплата и доставка Условия:
| Количество мин заказа: | 5 PCS |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Пакет опарника кассеты, вакуум загерметизировал |
| Время доставки: | 1-4 недель |
| Условия оплаты: | T/T |
| Поставка способности: | 10000 ПК/месяц |
|
Подробная информация |
|||
| Продукт: | LiNbO3 пьезоэлектрическое кольцо | Ранг: | Оптический / класс SAW |
|---|---|---|---|
| Ориентация: | X, Z, 36Y и т. д. | Внешний диаметр: | 5 мм ~ 150 мм |
| Внутренний диаметр: | 2 мм ~ 100 мм | Толщина: | 0,35/0,50/1,00/2,00 мм |
| Поверхность: | Двусторонняя полировка, двусторонняя полировка | Ра Шероховатость: | Ra <1нм |
| Высокий свет: | Пьезоэлектрический Z-отрезок вафли,Подгонянная вафля ниобата лития размера,Пьезоэлектрическая вафля 36Y-cut |
||
Характер продукции

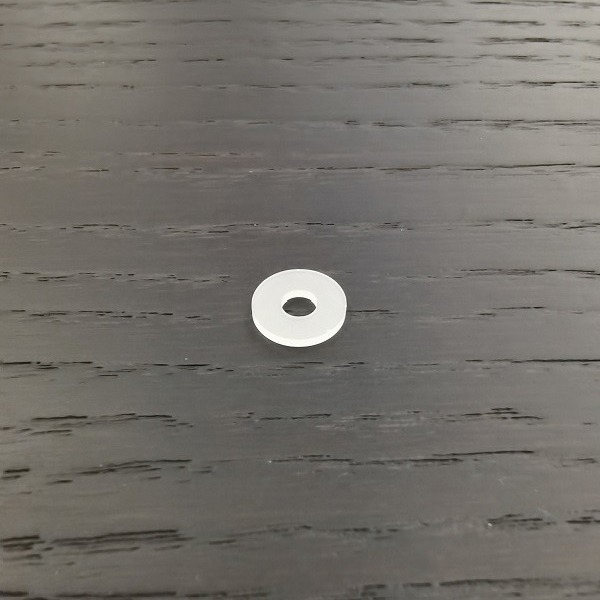

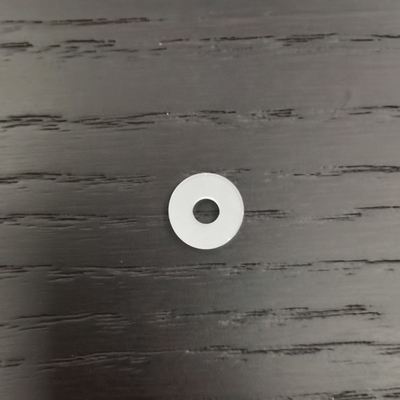

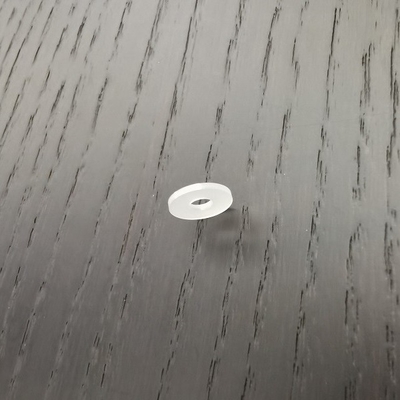

Подгонянный Z-отрезок 36Y-cut ориентации кольца вафли ниобата лития размера пьезоэлектрический
Кристалл ниобата лития имеет преимущества высокого electro-оптического коэффициента, широкого оптически прозрачного окна и высокого оптически качества. Кристалл ниобата лития предпочитаемый материал для оптически модуляции и модуляции q в близко-ультракрасных и ультракрасных диапазонах. Для electro-оптического модулятора/демодулятор, кристаллический двойного лучепреломления z-отрезка нул экспонатов остаточного и двойного лучепреломления X-отрезка ненулевого остаточного вдоль направления светлого распространения, с максимальным эффективным electro-оптическим коэффициентом. Для переключателей q, кристалл типично z-отрезок, с нул остаточными двойными лучепреломлениями и поперечным электрическим полем действуя в направлении светлого распространения. Пьезоэлектрическое кольцо в LN имеет недостаток на высоких тарифах повторения, но этот недостаток может быть преодолеван в некоторой степени соотвествующим пьезоэлектрическим амортизируя дизайном.
BonTek может подгонять LiNbO3 или кольцо Кристл кварца пьезоэлектрическое для вас. Мы изготовляем десятки тысяч этих piezo колец для нескольких компаний по всему миру за последние 20 лет.
|
Материал |
LiNbO3 вафля, Piezo кольцо |
|
Ориентация |
X / Z/Y41 °/Y64 °/Y128 °/YZ/YX или подгонянный |
|
Наружный диаметр |
5mm | 150mm |
|
Внутренний диаметр |
2mm | 100mm |
|
Поверхностный финиш |
Одиночный или двойной блеск сторон (DLP/SLP/SSP/DSP совсем доступное) |
|
Толщина |
0.35 / 0,50/1,00/3,00 + mm |
|
TTV |
< 1=""> |
|
СМЫЧОК |
± (25µm ~40um) |
|
Искривление |
<> |
| Чистка
|
Комната класса 1000 чистая |
|
PLTV (<0> |
<1> ≥98%(5mm*5mm)сисключеннымкраем2mm |
|
Край |
Compl't с SEMI M1.2@with GC800# .regular на c напечатало |
|
Квартиры |
доступный, в запрос |
|
Отполированный бортовой Ра |
Ра шершавости<> |
|
Задние бортовые критерии |
Ра шершавости: 0.5-1.0µm GC#1000 |
|
Округление края |
Уступчивый с SEMI стандартом M1.2/см. IEC62276 |
|
Отказы, метки пилы, пятна |
Никакие |
|
Передача |
0.32 - 5.2um (толщина 6mm) |
|
R.I. |
no=2.237, ne=2.158 @633nm |
|
Потеря отражения |
14,6% @633nm |
|
Точка плавления (℃) |
1250 |
|
Плотность |
4,64 g/cm3 |
|
Твердость Mohs |
5 |
|
Young модуль |
170 GPa |
|
Нелинейный коэффициент |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
|
Модуль ножниц |
68 PGa |
|
Модуль основной массы |
112 GPa |
|
Тепловое расширение |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
| Материал | Кварц одиночного Кристл прикрывает (Piezo/оптически ранг) |
| Синтетическое Q-значение | Минимальное 1.8×10^6, 2.4×10^6, 3.0×10^6 (стандарты IEC) |
| Вытравите плотность канала (ECD) | 2/cm2, 10/см2, 30/см2, 100/см2, 300/cm2; Подметенный кварц (стандарты IEC) |
| Плотность включений | Ia, Ib, I, II, III ранги (стандарты IEC) |
| Угол вырезывания | X / Y/z/AT32°/33°/35°/36°/BT/ST42.75° etc. |
| Наружный диаметр | 3mm | 200mm |
| Внутренний диаметр | 1mm | 100mm |
| Толщина | 0.1mm | 10mm |
| Квартира ориентации | По мере необходимости, или отмеченный карандаш |
| Поверхностный финиш | Двойная бортовая сложенная, двойная сторона отполировала |
| Отполированный бортовой Ра | <0> |
| Задние бортовые критерии | Генерал 0.2-0.5µm или как подгоняно |
Ч.З.В.:
- Q: Что продукты вы главным образом работать дальше?
: Мы смотрим себя как piezo специалист по вафли. Мы очень сперва для того чтобы работать с кварцем одиночного Кристл в Китае около 30 лет назад. После этого постепенно мы шагаем в поле стекла LiNbO3, LiTaO3, кварца, LGS, CTGS etc. особенно, если вы ищете piezo поставщик кварца, то мы окончательный выбор! Мы export миллионы пробелов кварца каждый год потому что мы управляем НА, отрезки SC и ИТ с главной точностью угла.
- Q: Можете вы признавать изготовление на заказ продукта?
: Да, конечно. Мы можем изготовить согласно вашей просьбе. К тому же, мы настолько опытны с piezo вафлями что мы можем обеспечить вам уместные предложения если вы нет 100% уверенного о вашем выборе. Кроме того, мы имеем некоторые стандартные вафли в запасе, пожалуйста проверяем с нами.
- Q: Можете вы поставить товары через наш агент курьера?
: Да, мы предложили бы вас для того чтобы пойти с агентом курьера вы самый знакомый с (DHL, Federal Express, UPS etc.). Мы можем грузить через ваш счет. И, конечно, мы упакуем продукты безопасно в приемлемом размере для того чтобы помочь вам сохранить грузя цену. Если вам нужно мы позаботиться о перевозка, то нет также проблемы. Мы также имеем хорошую скидку с международными компаниями курьера.
- Q: Как можете вы гарантировать нас получаете чего мы хотим безопасно?
: Продукты вафли хрупкий и иногда дороги. Последняя вещь, как изготовитель, мы хотим видеть продукты мы делаем были повреждены во время курьера. В результате мы упакуем вафли адекватно и положим их в свойственную коробку заполненную с губкой буфера. Однако, аварии неизбежны иногда. Так, пожалуйста следовать «шагами проверки принятия» показанными в чертежах ниже. Если излишний случаться, мы или передаст replenishment или возвратит, то если вы следовать проверяя шагами.
- Q: Можем мы посетить вашу фабрику?
: Конечно. Осмотр фабрики имеет значение для приобретения и долгосрочного сотрудничества большого количества. Лицом к лицу обсуждение чем мы главным образом уверенные с. Во время прошлых лет, знаменитости по всему миру видели наш прогресс в нарастании фабрики. В эти дни, должный к пандемии Covid-19, мы также имели опыт videoconferencing с глобальными покупателями.
Проверка принятия
- Продукт хрупок. Мы адекватно паковали его и обозначили его хрупким. Мы поставляем через превосходные отечественные и международные срочные компании для обеспечения качества транспорта.
- После получать товары, пожалуйста отрегулируйте с осторожностью и проверить ли наружная коробка в хорошем состоянии. Осторожно раскройте наружную коробку и проверите ли пакуя коробки в соответствии. Сфотографируйте прежде чем вы принимаете их вне.
- Пожалуйста раскройте пакет вакуума в чистой комнате когда продукты быть приложенным.
- Если продукты счесны поврежденный во время курьера, то пожалуйста сфотографируйте или запишите видео немедленно. Не примите поврежденные продукты из упаковывая коробки! Свяжитесь мы немедленно и мы разрешим проблему хорошо.
