Самолет c 2 дюймов отполировал субстраты вафель сапфира кристаллические
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | BonTek |
| Сертификация: | ISO:9001 |
| Номер модели: | Сапфир (Al2O3) |
Оплата и доставка Условия:
| Количество мин заказа: | 25 штук |
|---|---|
| Цена: | Подлежит обсуждению |

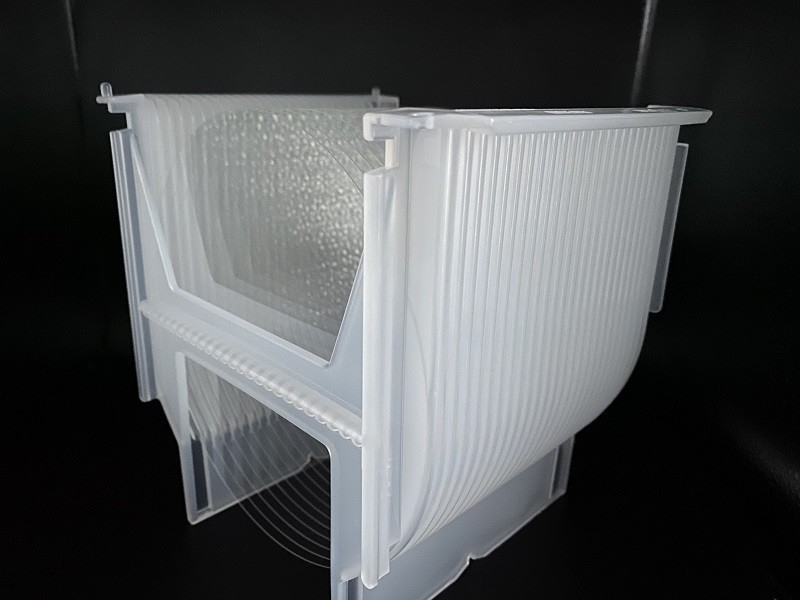

| Упаковывая детали: | Кассета, опарник, пакет фильмов |
| Время доставки: | 1-4 недель |
| Условия оплаты: | T/T |
| Поставка способности: | 10000 частей/месяц |
|
Подробная информация |
|||
| Материал: | Вафля сапфирового стекла | Тип выреза: | C-ось [0001], R-ось [1-102], -ось [11-20], M-ось [10-10] |
|---|---|---|---|
| Диапазон передачи: | 0,17 до 5,5 микрона | показатель преломления: | 1,75449 (o) 1,74663 (e) на 1,06 микронах |
| TTV: | <10um | лук: | <15um |
| Деформация: | <15um | Диэлектрическая константа: | 11,5 (параллельная C-ось) 9,4 (перпендикулярная C-ось) на 1MHz |
| Выделить: | Отполированная вафля сапфирового стекла,Вафли сапфира c плоские отполированные,Вафли субстратов сапфира 2 дюймов |
||
Характер продукции
Субстраты сапфира вафель сапфира c сапфирового стекла 2 дюймов плоские отполированные
Спецификация:
Одиночный кристалл Al2O3 99,999%
Ориентация: R-ось 0.5°
Диаметр: 50.8±0.1mm
Толщина: 430±15um или 330±15um
Основная квартира: 16±1mm
квартиры ориентации: С C-самолет оси 45°±0.1° r к c (0001)
Шероховатость поверхности Frontside: Ra<0.2nm
Шероховатость поверхности задней стороны: 0.8~1.2um (или двойная отполированная сторона, и сторона Ra<0.2nm)
TTV: СМЫЧОК <10um: - ИСКРИВЛЕНИЕ 10~0um: <10um
Но. серии лазера Марк потребностями
Пакет: Вакуум-загерметизированные контейнеры с азотом backfill в окружающей среде класса 100
Чистота: Свободное видимое загрязнение
1. Сапфир имеет высокую оптически пропускаемость, поэтому он широко использован как материал микроэлектронной трубки диэлектрический, ультразвуковой элемент кондукции, полость лазера волновода, и другие оптически элементы, как материалы окна для ультракрасных военных приборов, космических кораблей, лазеров высоко-интенсивности и оптических связей.
2. Сапфир имеет высокую ригидность, высокопрочную, высокую работая температуру, сопротивление ссадины, характеристики коррозионной устойчивости, так субстрат сапфира часто использован в жестких окружающих средах, как датчик котельной воды (высокотемпературное сопротивление), блок развертки кода штриховой маркировки товара, подшипник, и другое производство точности (сопротивление носки), уголь, газ, хорошие датчики обнаружения и окна детектора (анти--корозия).
3. Сапфир имеет характеристики электрической изоляции, прозрачности, хорошей термальной проводимости, и высокой ригидности, поэтому его можно использовать как материал субстрата интегральных схема, как СИД и микроэлектронные цепи, интегральная схемаа ультра-высок-скорости.
| ОПТИЧЕСКИ СВОЙСТВА САПФИРА Al2O3 | |
|
Дальность передачи |
0,17 до 5,5 микрона |
|
R.I. |
1,75449 (o) 1,74663 (e) на 1,06 микронах |
|
Потеря отражения |
на 1,06 микронах (2 поверхностях) для o-Рэй - 11,7%; для e-Рэй - 14,2% |
|
Индексируйте абсорбции |
см-1 0,3 x 10-3 на 2,4 микронах |
|
dN/dT |
13,7 x 10-6 на 5,4 микронах |
|
dn/dm = 0 |
1,5 микрона |
| ФИЗИЧЕСКИЕ СВОЙСТВА САПФИРА Al2O3 | |
|
Плотность |
3,97 g/cm3 |
|
Точка плавления |
2040 градусов c |
|
Термальная проводимость |
27,21 с (m x k) на 300 k |
|
Тепловое расширение |
5,6 x 10 -6 /K (параллельная C-ось) & 5,0 (перпендикулярных C-ось) x 10 -6 /K |
|
Твердость |
Knoop 2000 kg/mm 2 с индентером 2000g |
|
Специфическая теплоемкость |
419 J/(kg x k) |
|
Диэлектрическая константа |
11,5 (параллельная C-ось) 9,4 (перпендикулярная C-ось) на 1MHz |
|
Young модуль (e) |
335 GPa |
|
Модуль ножниц (g) |
148,1 GPa |
|
Модуль основной массы (k) |
240 GPa |
|
Эластичные коэффициенты |
C11=496C12=164C13=115 |
|
Явный предел упругости |
MPa 275 (40 000 psi) |
|
Коэффициент Poisson |
0,25 |
Проверка принятия
