Дюйм 0001 430um вафли одиночного Кристл 2 сапфира c плоский отполированный
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | BonTek |
| Сертификация: | ISO:9001 |
| Номер модели: | Сапфир (Al2O3) |
Оплата и доставка Условия:
| Количество мин заказа: | 5 частей |
|---|---|
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | Кассета, опарник, пакет фильмов |
| Время доставки: | 1-4 недель |
| Условия оплаты: | T/T |
| Поставка способности: | 10000 частей/месяц |
|
Подробная информация |
|||
| Материал: | Сапфир | Рост: | Метод Kyropoulos |
|---|---|---|---|
| Точка плавления: | 2040 градусов c | Термальная проводимость: | 27,21 с (m x k) на 300 k |
| CTE: | 5,6 x 10 -6 /K (параллельная C-ось); 5,0 (перпендикулярных C-ось) x 10 -6 /K | Твердость: | Knoop 2000 kg/mm 2 с индентером 2000g |
| Специфическая теплоемкость: | 419 J/(kg x k) | Диэлектрическая константа: | 11,5 (параллельная C-ось) 9,4 (перпендикулярная C-ось) на 1MHz |
| Выделить: | Отполированная вафля одиночного Кристл сапфира,Вафля c плоская одиночного Кристл,Вафля субстрата сапфира 2 дюймов |
||
Характер продукции

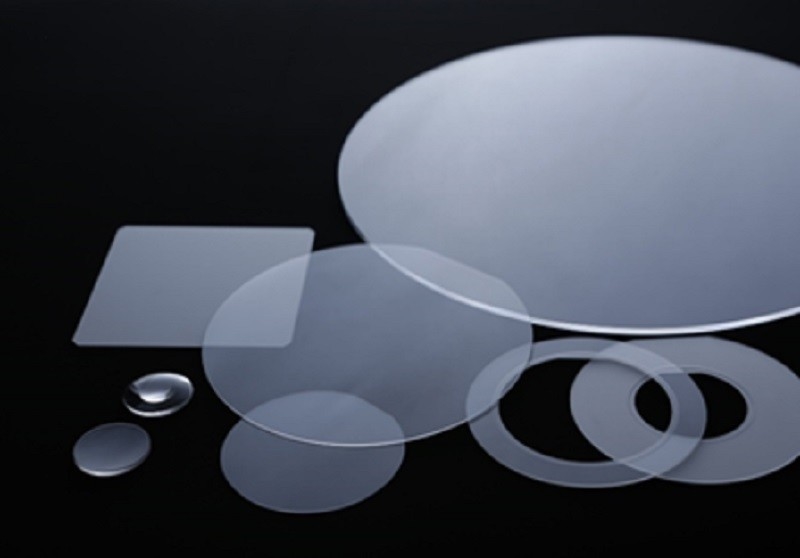

Вафля 2 вафель одиночного Кристл сапфира 430um самолета 0001 c дюйма отполированная
Сапфир одиночный кристалл глинозема и втор-самый трудный материал в природе, после диаманта. Сапфир имеет хорошую светлую пропускаемость, высокопрочную, сопротивление столкновения, носит сопротивление, коррозионную устойчивость и высокая температура и высокое сопротивление давления, biocompatibility, идеальный материал субстрата для продукции приборов полупроводника электронно-оптических, электрических свойств сапфира сделать его стать материалом субстрата для продукции белого и голубого СИД.
Толщина ≧0.1mm продукции нашей компании долгосрочная, вафля сапфира высокой точности размера ≧Φ2 формы». В дополнение к обычному Φ2 «, Φ4», Φ6 «, Φ8», другие размеры можно подгонять, пожалуйста свяжется наш торговый персонал.
| Деталь | 2-дюймовые вафли сапфира C-самолета (0001) 430μm | |
| Материалы Кристл | 99 999%, особая чистота, Monocrystalline Al2O3 | |
| Ранг | Основной, Epi-готовый | |
| Поверхностная ориентация | C-самолет (0001) | |
| -угол C-самолета к M-оси 0,2 +/- 0.1° | ||
| Диаметр | 50,8 mm +/- 0,1 mm | |
| Толщина | μm 430 +/- μm 25 | |
| Основная плоская ориентация | -самолет (11-20) +/- 0.2° | |
| Основная плоская длина | 16,0 mm +/- 1,0 mm | |
| Одиночное отполированное бортовое | Лицевая поверхность | Epi-отполированный, Ра < 0=""> |
| (SSP) | Задняя поверхность | Точная земля, Ра = 0,8 μm к μm 1,2 |
| Двойное отполированное бортовое | Лицевая поверхность | Epi-отполированный, Ра < 0=""> |
| (DSP) | Задняя поверхность | Epi-отполированный, Ра < 0=""> |
| TTV | < 10=""> | |
| СМЫЧОК | < 10=""> | |
| ИСКРИВЛЕНИЕ | < 10=""> | |

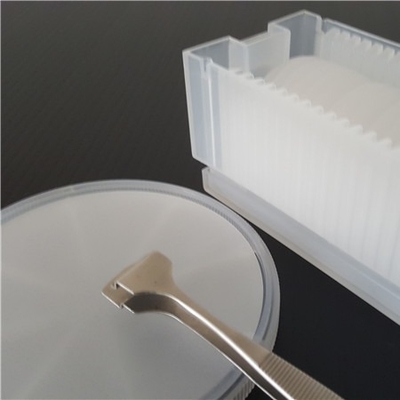

| Очищать/упаковывая | Чистка чистой комнаты класса 100 и упаковка вакуума, | |
| 25 частей в одной кассете упаковывая или одиночной упаковывая части. | ||
| ОПТИЧЕСКИ СВОЙСТВА САПФИРА Al2O3 | |
|
Дальность передачи |
0,17 до 5,5 микрона |
|
R.I. |
1,75449 (o) 1,74663 (e) на 1,06 микронах |
|
Потеря отражения |
на 1,06 микронах (2 поверхностях) для o-Рэй - 11,7%; для e-Рэй - 14,2% |
|
Индексируйте абсорбции |
см-1 0,3 x 10-3 на 2,4 микронах |
|
dN/dT |
13,7 x 10-6 на 5,4 микронах |
|
dn/dm = 0 |
1,5 микрона |
| ФИЗИЧЕСКИЕ СВОЙСТВА САПФИРА Al2O3 | |
|
Плотность |
3,97 g/cm3 |
|
Точка плавления |
2040 градусов c |
|
Термальная проводимость |
27,21 с (m x k) на 300 k |
|
Тепловое расширение |
5,6 x 10 -6 /K (параллельная C-ось) & 5,0 (перпендикулярных C-ось) x 10 -6 /K |
|
Твердость |
Knoop 2000 kg/mm 2 с индентером 2000g |
|
Специфическая теплоемкость |
419 J/(kg x k) |
|
Диэлектрическая константа |
11,5 (параллельная C-ось) 9,4 (перпендикулярная C-ось) на 1MHz |
|
Young модуль (e) |
335 GPa |
|
Модуль ножниц (g) |
148,1 GPa |
|
Модуль основной массы (k) |
240 GPa |
|
Эластичные коэффициенты |
C11=496C12=164C13=115 |
|
Явный предел упругости |
MPa 275 (40 000 psi) |
|
Коэффициент Poisson |
0,25 |
|
Ориентация |
R-самолет, C-самолет, -самолет, M-самолет или определенная ориентация |
|
Допуск ориентации |
± 0.3° |
|
Диаметр |
2 дюйма, 3 дюйма, 4 дюйма, 6 дюймов, 8 дюймов или другие |
|
Допуск диаметра |
0.1mm для 2 дюймов, 0.2mm для 3 дюймов, 0.3mm для 4 дюймов, 0.5mm для 6 дюймов |
|
Толщина |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm или другие; |
|
Допуск толщины |
25μm |
|
Основная плоская длина |
16.0±1.0mm для 2 дюймов, 22.0±1.0mm для 3 дюймов, 30.0±1.5mm для 4 дюймов, 47.5/50.0±2.0mm для 6 дюймов |
|
Основная плоская ориентация |
± 0.2° -самолета (1 1-2 0); C-самолет (0 0-0 1) ± 0.2°, запроектированная C-ось 45 +/- 2° |
|
TTV |
≤10µm для 2 дюймов, ≤15µm для 3 дюймов, ≤20µm для 4 дюймов, ≤25µm для 6 дюймов |
|
СМЫЧОК |
≤10µm для 2 дюймов, ≤15µm для 3 дюймов, ≤20µm для 4 дюймов, ≤25µm для 6 дюймов |
|
Лицевая поверхность |
Epi-отполированный (Ра< 0=""> |
|
Задняя поверхность |
Точная земля (Ra=0.6μm~1.4μm) или Epi-отполированный |
|
Упаковка |
Упакованный в окружающей среде чистой комнаты класса 100 |
