Открывать Tantalate лития на изоляторе (LTOI) для предварительных фотонных применений
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | BonTek |
| Сертификация: | ISO:9001, ISO:14001 |
| Номер модели: | Вафля LNOI |
Оплата и доставка Условия:
| Количество мин заказа: | 25 шт. |
|---|---|
| Цена: | $2000/pc |
| Упаковывая детали: | Пакет опарника кассеты, вакуум загерметизировал |
| Время доставки: | 1-4 недель |
| Условия оплаты: | T/T |
| Поставка способности: | 50000 PCS/Month |
|
Подробная информация |
|||
| Продукт: | LiTaO3 на изоляторе | Диаметр: | 4 дюйма, Φ100mm |
|---|---|---|---|
| Верхний слой: | Tantalate лития | Верхняя толщина: | 300~600nm |
| Облучение солнцем: | Термальная окись SiO2 | Толщина облучения солнцем: | 2000±15nm; 3000±50nm; 4700±100nm |
| Субстрат: | кремниевая пластина | Применение: | Оптически волноводы и Microwaveguides |
| Выделить: | Фотонный Tantalate лития на изоляторе,Вафля LTOI пьезоэлектрическая |
||
Характер продукции
Открывать потенциал Tantalate лития на изоляторе (LTOI) для предварительных фотонных применений
LTOI стоит для Tantalate лития на изоляторе, специализированная технология субстрата используемая в поле интегрированного photonics. Оно включает передачу тонкого слоя кристалла на изолируя субстрат, типично двуокиси кремния (SiO2) или нитрида tantalate лития (LiTaO3) кремния (Si3N4). Субстраты LTOI предлагают уникальные преимущества для развития компактных и высокопроизводительных фотонных приборов.

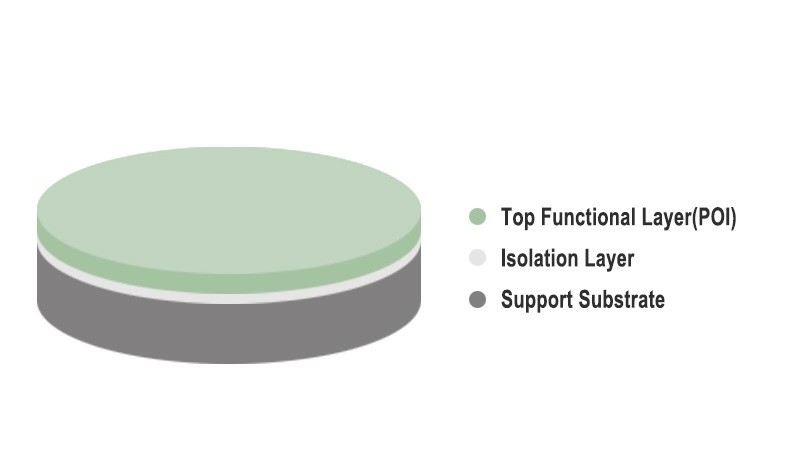

Субстраты LTOI созданы через скрепляя процесс куда тонкий слой кристалла tantalate лития возвращен на изолируя субстрат. Этого процесса можно достигнуть через различные методы, включая выпуск облигаций вафли или ион-вырезывание, обеспечивающ сильное скрепление между слоями.
Субстраты LTOI предлагают уникальные преимущества для предварительных фотонных применений. Их использование в electro-оптических модуляторах/демодулятор, волноводах, нелинейных оптических приборах, датчиках, photonics суммы, и интегрированных фотонных цепях демонстрирует широкий диапозон применения и потенциал для нажатия границ интегрированной технологии photonics.
| Вафля LTOI | |||
| Структура | LiTaO3/SiO2/Si | LTV/PLTV | < 1="">) mm2 ∗ 5/95% |
| Диаметр | ± Φ100 0,2 mm | Край Exclution | 5 mm |
| Толщина | 500 μm ± 20 | Смычок | Внутри μm 50 |
| Основная плоская длина | ± 47,5 2 mm ± 57,5 2 mm |
Утеска края | ± 2 0,5 mm |
| Скашивать вафли | R типа | Экологический | Rohs 2,0 |
| Верхний LT слой | |||
| Средняя толщина | 400/600±10 nm | Единообразие | < 40nm=""> |
| Индекс рефракции | отсутствие > 2,2800, ne < 2=""> | Ориентация | ± 0.3° оси z |
| Ранг | Оптически | Поверхностный Ра | < 0=""> |
| Дефекты | >1mm никакие; ≦1mmне позднее300итогов |
Деламинация | Никакие |
| Царапина | >1cm никакие; ≦1cmне позднее3 |
Основная квартира | Перпендикуляр к + ± 1° Y-osи |
| Изоляция SiO2 слоя | |||
| Средняя толщина | 2000nm ± 100nm ± 50nm 4700nm ± 15nm 3000nm | Единообразие | <> |
| Сказочный. Метод | Термальная окись | Индекс рефракции | 1.45-1.47 @ 633 nm |
| Субстрат | |||
| Материал | Si | Ориентация | <100> ± 1° |
| Основная плоская ориентация | <110> ± 1° | Резистивность | > kΩ 10·см |
| Загрязнение задней стороны | Отсутствие видимого пятна | Задняя сторона | Вытравите |
