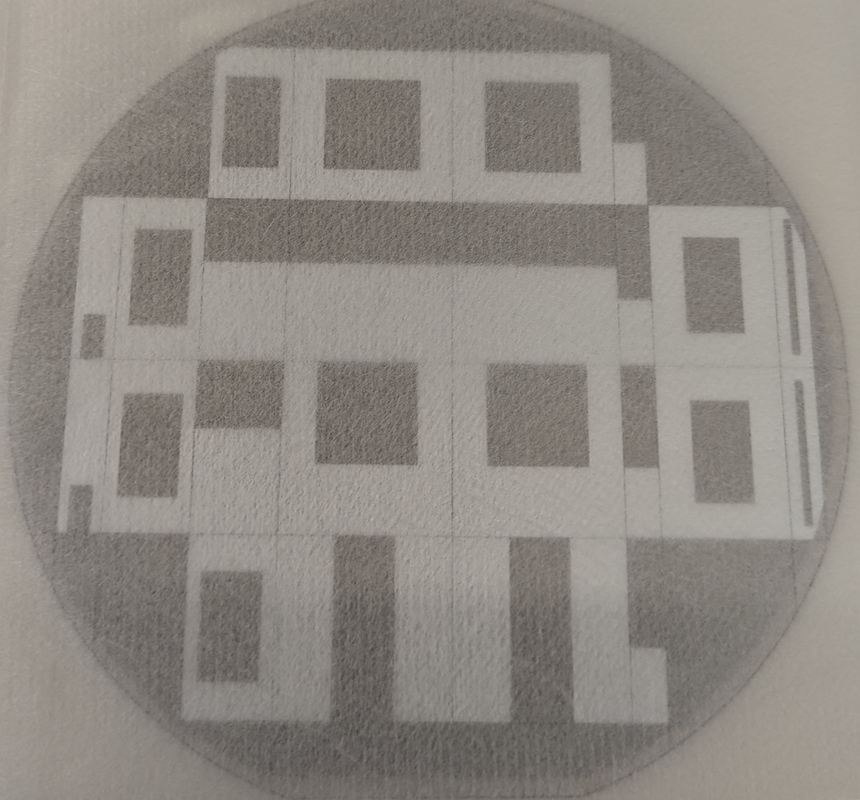

Революционное производство микросхем, инновации и совершенство пьезоэлектрических пластин

Революционное производство микросхем, инновации и совершенство

На переднем крае передовых услуг литья чипов, мы способствуем инновациям, преобразуя ваши концепции дизайна в высокопроизводительные полупроводниковые и MEMS устройства.С современными средствами и командой опытных специалистов, мы предлагаем комплексные решения, адаптированные к вашим уникальным требованиям.И мы занимаемся остальным, поставляя точные пластины и компоненты, которые отвечают самым требовательным стандартам..

Наш обширный портфель материалов для пластинок включаетНиобат лития (LiNbO)₃),Танталат лития (LiTaO)₃),Однокристаллический кварц,Сплавленное кремниевое стекло,Боросиликатное стекло (BF33),Стекло из соды,Кремниевые пластинки, иСапфиры, что позволяет нам поддерживать широкий спектр приложений в различных отраслях.

Передовые технологии обработки

• Литография:
  • Электронная лучевая литография (EBL): Идеально подходит для моделирования сверхвысокого разрешения, позволяющего использовать наноразмерные функции для передовых фотонических и квантовых устройств.
  • Литография близости: экономически эффективное решение для микрофлюидных чипов и датчиков MEMS.
  • Литография по шаговой линии: Высокая производительность, высокая точность моделирования для больших областей пластинок, идеально подходит для интегральных схем (IC) и оптических компонентов.
• Гравирование:
  • Ионная гравировка (IBE): обеспечивает гладкую анизотропную гравировку для высокоточных оптических и акустических устройств.
  • Глубокая реактивная ионная гравировка (DRIE): позволяет создавать структуры с высоким соотношением аспектов для акселерометров MEMS, гироскопов и инерциальных датчиков.
  • Реактивное ионное офортание (RIE): универсальная гравировка для тонкопленочных транзисторов (ТФТ) и микрофлюидных каналов.
• Покрытие:
  • Испарение электронного луча: отложения тонких пленок высокой чистоты для оптоэлектронных устройств и сверхпроводящих цепей.
  • Магнитное распыливание: Производит однородные покрытия для радиочастотных фильтров, устройств SAW и защитных слоев.
  • LPCVD/PECVD/ALD: передовые методы осаждения для диэлектрических слоев, пассивации и наноструктурированных покрытий.
• Отношения:
  • Анодное связывание: создает герметические уплотнения для датчиков давления MEMS и микрофлюидных устройств.
  • Евтектическая связьОбеспечивает прочные, низкосопротивляемые соединения для силовой электроники и светодиодных упаковок.
  • Клей/связывание проволоки: предоставляет гибкие решения для гибридной интеграции и упаковки IC.
• Разжигание, резка и бурение:
  • Точное измельчение и разжижение: достигает сверхтонких пластин для гибкой электроники и передовой упаковки.
  • Нарезка и резка: позволяет чистую, точную разделение матриц для IC и MEMS устройств.
  • Лазерное бурение: создает микро-виасы и сквозные силиконовые виасы (TSV) для 3D-интеграции и взаимосвязей.

Истории успеха: превращение идей в реальность

Наш проверенный опыт позволил внедрить новаторские инновации во многих отраслях:

• Устройства поверхностной акустической волны (SAW): изготовление высокопроизводительных фильтров и датчиков SAW для коммуникаций 5G и приложений IoT.
• Передатчики кольцевых литиевых ниобатов: поставка ультрачувствительных преобразователей для квантовых вычислений и фотонических схем.
• Микрофлюидные чипы: Разработанные лабораторные решения на чипе для биомедицинской диагностики и обнаружения лекарств.
• Ускорители и гироскопы MEMS: Производство высокоточных инерциальных датчиков для автомобильных и аэрокосмических систем.
• Оптические волноводы: изготовление волноводов с низкими потерями для интегрированных фотонических и LiDAR-систем.

Почему вы выбрали нас?

• Всеобъемлющие решения: От консультирования по проектированию до окончательной упаковки мы обеспечиваем бесперебойную поддержку ваших проектов.
• Материальное разнообразие: Доступ к широкому спектру материалов для вафли для различных применений.
• Передовые технологии: Использование новейших технологий изготовления для достижения превосходных результатов.
• Доказанный опыт: успешные проекты в различных отраслях, от телекоммуникаций до здравоохранения.

Сотрудничайте с нами, чтобы раскрыть полный потенциал ваших проектов. фотонические схемы или микрофлюидные системы,мы ваш надежный партнер в инновацияхДавайте вместе переосмыслим будущее технологий.
