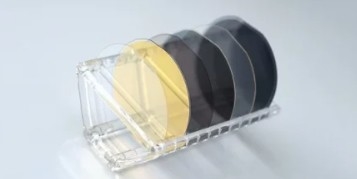

4 дюйма 6 дюймов LNOI пластинки для компактной и высокопроизводительной оптической связи
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CQT |
| Сертификация: | ISO:9001, ISO:14001 |
| Номер модели: | Вафля LNOI |
Оплата и доставка Условия:
| Количество мин заказа: | 10 шт. |
|---|---|
| Цена: | $2000/pc |
| Упаковывая детали: | Пакет опарника кассеты, вакуум загерметизировал |
| Время доставки: | 1 - 4 недели |
| Условия оплаты: | T/T |
| Поставка способности: | 50000 ПК/месяц |
|
Подробная информация |
|||
| Продукт: | LiNbO3 на изоляторе | Диаметр: | 4 дюйма, 6 дюймов |
|---|---|---|---|
| Верхний слой: | ниобат лития | Верхняя толщина: | 300~600nm |
| Облучение солнцем: | Термальная окись SiO2 | Толщина облучения солнцем: | 2000±15nm; 3000±50nm; 4700±100nm |
| поддерживающий слой: | Си, расплавленный кремний | Применение: | Оптически волноводы и Microwaveguides |
| Выделить: | 6 дюймовые вафли LNOI,Высокопроизводительные оптические пластинки связи LNOI,Компактные вафли LNOI |
||
Характер продукции
4 дюйма 6- Дюйм.Вафры LNOI - идеальный выбор для компактной и высокопроизводительной оптической связи
- Что?Революционируйте фотонику с помощью вафель с ультранизкими потерями - Что?
- Что?Платформа литиевого ниобата на изоляторе следующего поколения (LNOI) - Что?
Откройте беспрецедентные возможности в области интегрированной фотоники с помощью наших передовых пластин LNOI, разработанных для сверхнизкой оптической потери и грубости поверхности до нанометра.Сочетание стехиометрических тонких пленок LiNbO3 с теплоокисленными погруженными слоями SiO2, наши пластинки доставляют >30x более высокая нелинейная эффективностьчем обычные оптовые кристаллы, позволяя при этом изготовление совместимого с CMOS.
Основные преимущества
✓ Прорывная производительность EO: достижение >100 ГГц модуляционной полосы с r33 >30 pm/V, идеально подходит для когерентных передатчиков 800G/1.6T.
✓ Квантово-готовая точность: пользовательская периодическая поляризация (PPLN) с погрешностью домена <5 нм для генерации запутанных фотонов.
✓ Конструкция с устойчивой мощностью: выдерживает > 10 МВт/см2 оптической интенсивности (сертификат Telcordia GR-468).
Заявки
▷ Ультракомпактные модуляторы 5G/6G
▷ Топологические фотонические схемы и оптические вычисления
▷ Квантовые преобразователи частот (C/L-диапазон к телекоммуникационному диапазону)
▷ Фотодетекторы LiDAR высокой чувствительности
Технические спецификации
• Размер пластинки: 100/150 мм в диаметре (2" до 6" настройки)
• ЛиНбО3 слой: X-резка/Z-резка, толщина 300±5 нм (стандарт)
• Зарытый оксид: 1-3 мкм SiO2, напряжение разрыва > 200 В/мкм
• Субстрат: Си с высокой резистивностью (> 5 kΩ·cm)
| ЛНОИ вафля | |||
| Структура | LN / SiO2- Да. | LTV / PLTV | < 1,5 мкм (5∗5 мм2) / 95% |
| Диаметр | Φ100 ± 0,2 мм | Исключение края | 5 мм |
| Толщина | 500 ± 20 мкм | Поклонитесь. | В пределах 50 мкм |
| Первичная плоская длина | 47.5 ± 2 мм 57.5 ± 2 мм |
Обрезка краев | 2 ± 0,5 мм |
| Упаковка пластин | Тип R | Экологические | Рохс 2.0 |
| Верхний слой LN | |||
| Средняя толщина | 400/600±10 нм | Однородность | < 40 нм @ 17 пунктов |
| Индекс преломления | нет > 2.2800, ne < 2,2100 @ 633 нм | Ориентация | Ось X ± 0,3° |
| Уровень | Оптические | Поверхность Ra | < 0,5 нм |
| Недостатки | > 1 мм Никаких; ≦1 мм В общей сложности |
Деламинирование | Никаких |
| Стрижка | > 1 см Ничего; ≦1 см В пределах 3 |
Первичная квартира | Перпендикулярно оси +Y ± 1° |
| Изоляция SiO2Склад | |||
| Средняя толщина | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | Однородность | < ± 1% @17 баллов |
| Фаб. Метод | Термический оксид | Индекс преломления | 1.45-1.47 @ 633 нм |
| Субстрат | |||
| Материал | Да, да. | Ориентация | <100> ± 1° |
| Первичная плоская ориентация | < 110> ± 1° | Сопротивляемость | > 10 kΩ·cm |
| Загрязнение сзади | Нет видимых пятен | Сзади | Вырезать |
